PTFE膜材料的織物基材為玻璃纖維，纖維的直徑范圍應在3.30～4.05μm 范圍內(nèi)，重量應大于150g/m。
　　
　　PTFE（玻璃纖維類）膜材料
　　
　　產(chǎn)品分類
　　
　　膜材可根據(jù)其強度、重量和厚度分級，分為A、B、C、D、E。設計時應根據(jù)結(jié)構(gòu)承載力要求選用不同級別的膜材。
　　
　　產(chǎn)品說明
　　
　　涂層的主要材料應為聚四氟乙烯樹脂，含量應不低于90%，涂層的重量在應大于400g/m。PTFE膜材料的厚度宜大于0.5mm。
　　
　　能防止化學腐蝕和紫外線侵蝕，不易老化，在雨水中具有自潔性能。 　　選用要點
　　
　　1）在歐、美、日等國PTFE膜材料被定為A2級準不燃材料。PTFE膜材料在火災環(huán)境溫度超過250℃后，會釋放出有毒氣體，經(jīng)我國公安部防火研究所的檢測，按GB8624《建筑材料燃燒性能分級方法》被定為B1級難燃材料。
　　
　　2）PTFE膜材料的顏色、光線反射率與透光率宜滿足下表的要求。
　　
　　3）生產(chǎn)廠商給出膜面物理化學性能的質(zhì)量保證年限為10年。但對建成的PTFE膜面進行超過20年的耐候試驗觀測表明，它的力學與物理化學性能無退化現(xiàn)象。
　　
　　與相關產(chǎn)品的比較
　　
　　ETFE、PVC和PTEF織物膜材料的部分性能比較
　　
　　1）ETFE膜材是不含織物的單一的聚酯膜，只有做成氣被注入承壓氣體后才能構(gòu)成結(jié)構(gòu)承力構(gòu)件。
　　
　　2）PVC膜材料和PTFE膜材料是多層功能復合材料，它們的基層由纖維織物構(gòu)成，故具有較高抗徐變的能力，能夠作為結(jié)構(gòu)材料使用。
　　

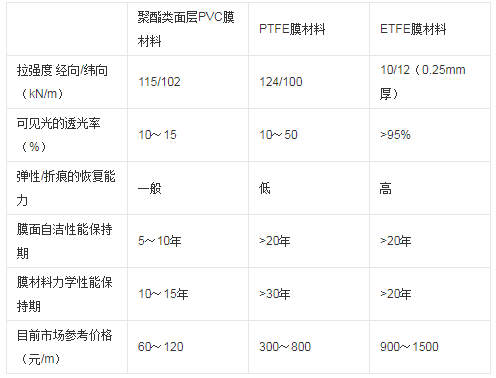

　　3）ETFE膜材料與PVC和PTFE兩種常用織物膜材料的部分性能和參考價格比較見下表。
　　
　　特點編輯
　　
　　（1）PTFE膜材的更大特點是強度高，中等強度的PTFE 膜厚度僅0.8mm，但它的拉伸強度已達到鋼材的水平；而且彈性模量較低，有利于膜材形成復雜的曲面造型；
　　
　?。?）使用溫度范圍廣，能夠在-70℃～230℃的溫度范圍內(nèi)使用；
　　
　?。?）具有獨特的光學性能，白天入射光線成為自然溫射光，防止眩目，無陰影，光線均勻分布；幾乎沒有紫外線透過，防止了內(nèi)部裝飾材料和設備的褪色；夜間高反射性能使得房間具有卓越的照明效果，減少電能消耗，而且可襯托出夜 空中建筑物的輝煌；
　　
　?。?）自潔性好，雨水可沖刷掉表面的附著物；
　　
　?。?）具有高透光率，透光率為13%，對熱能反射率73%，熱吸收量很少；
　　
　?。?）使用壽命在25年以上。
　　
　　簡介編輯
　　
　　PTFE建筑膜材，已經(jīng)廣泛應用在大型公共設施：體育場館的屋頂系統(tǒng)、機場大廳、展覽中心、站臺等。
　　
　　PTFE建筑膜材特點
　　
　　重量輕
　　
　　它的重量只是傳統(tǒng)建筑材料的一小部分
　　
　　強度高
　　
　　玻璃纖維是紡織布料中強度更高的，它甚至比同一直徑的鋼絲還要牢固
　　
　　柔韌性
　　
　　不同與大多數(shù)固體建筑材料， 柔軟的Solus產(chǎn)品可被拉伸成各種動態(tài)的弧線形狀
　　
　　透光性
　　
　　通過內(nèi)外表面的均勻透光，就形成了柔和的散射光線
　　
　　低維護 　　在織布使用期限內(nèi)，只需做極少量的清潔工作。因為織布表面的不粘性強，同時又是繃緊的， 所以雨水會把塵土沖洗掉
　　
　　表面完全惰性化
　　
　　惡劣的環(huán)境，如霉菌，酸雨等將不對織布表面起作用
　　
　　可焊接性
　　
　　每個織布構(gòu)架將被焊接起來成為一體的大頂棚。焊縫的強度會大于織布本身
　　
　　使用期限長
　　
　　在其使用期內(nèi)，PTFE 涂層的玻璃織布幾乎無退化。目前， Solus織布估計可使用至少25年
　　
　　防火性能
　　
　　Solus織布取得A級防火評估，同時它依然保持很強的透光性
　　
　　PVC,PTFE,ETFE膜材的對比
